SH3406-96石油化工钢制管法兰
作者：天津管件销售有限公司 来源：http://www.cqhjgm.com 日期：2016-10-19 6:42:56

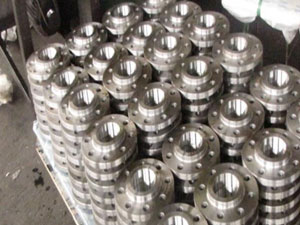

图示-(SH3406-96石油化工钢制管法兰)图片
| SH3406-96石油化工钢制管法兰 | |||
| 法兰型式 | 公称直径（DN） | 公称压力PN（MPa） | 密封面 |
| 对焊带颈法兰 | DN15-DN600 | PN2.0-PN42.0 | 全平面（FF）突面（RF）凹凸面（MFM）榫槽面（TG）环连接面（RJ） |
| 平焊带颈法兰 | DN15-DN600 | PN2.0-PN25.0 | 全平面（FF）突面（RF）凹凸面（MFM）榫槽面（TG）环连接面（RJ） |
| 承插焊法兰 | DN15-DN80 | PN2.0-PN25.0 | 全平面（FF）突面（RF）凹凸面（MFM）榫槽面（TG）环连接面（RJ） |
| 松套法兰 | DN15-DN300 | PN2.0-PN5.0 | 全平面（FF）突面（RF）凹凸面（MFM）榫槽面（TG）环连接面（RJ） |
| 螺纹法兰 | DN15-DN80 | PN2.0 | 全平面（FF）突面（RF）环连接面（RJ） |
| 盲板法兰 | DN15-DN600 | PN2.0-PN42.0 | 全平面（FF）突面（RF）凹凸面（MFM）榫槽面（TG）环连接面（RJ） |
